活用方法紹介
![](../_src/1091/letter_square-blk-27.png?v=1702861878725)
3Dモデルは作成して終わりではなく、その後どう使うかが重要となります。
こちらでは具体的な事例をご紹介します。
干渉チェック
![](../_src/1093/letter_square-blk-28.png?v=1702861878725)

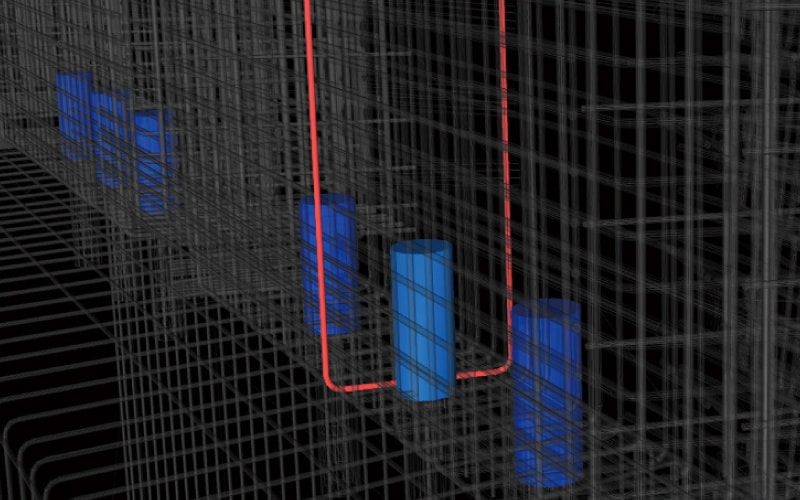

橋梁と橋台の3Dモデルを配筋まで作成し、鉄筋とアンカーバーの干渉を確認します。
従来の図面では位置関係がわかりにくい部分も、3Dモデルで簡単に干渉チェックが出来ます。
また鉄筋同士の干渉だけでなく、3Dモデルを活用することにより検査路の動線上で構造物との位置関係などを視覚的にイメージすることが可能です。
![](../_src/1095/cim_04.jpg?v=1702861878725)
施工ステップモデル
![](../_src/1097/letter_square-blk-29.png?v=1702861878725)
施工の各段階を3Dモデル化することで、作業の流れが把握しやすくなるだけでなく、重機の配置の効率化や搬入ルートの計画にも活用できます。
また、重機からの視界を再現することでKYや作業の支障を事前に察知できます。
3Dパース
![](../_src/1102/letter_square-blk-30.png?v=1702861878725)

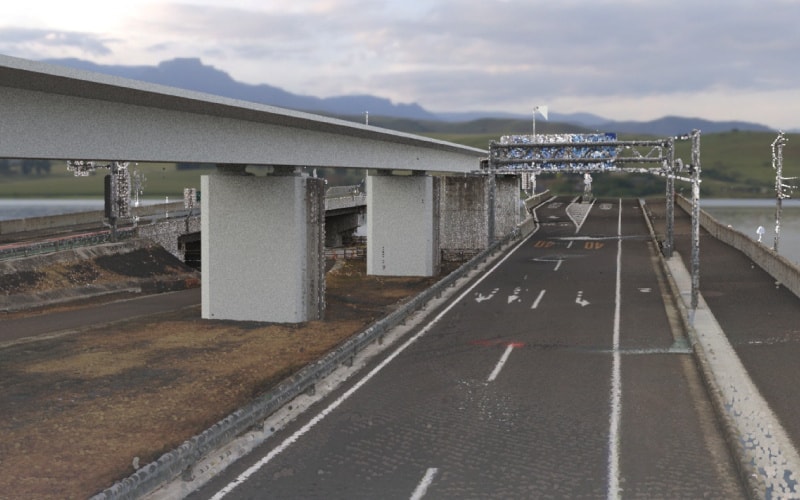

周辺地形を含めた完成形をモデル化することで、周囲の景観や日照の影響を確認したり、役所、地元説明の際の相互理解に役立てられます。

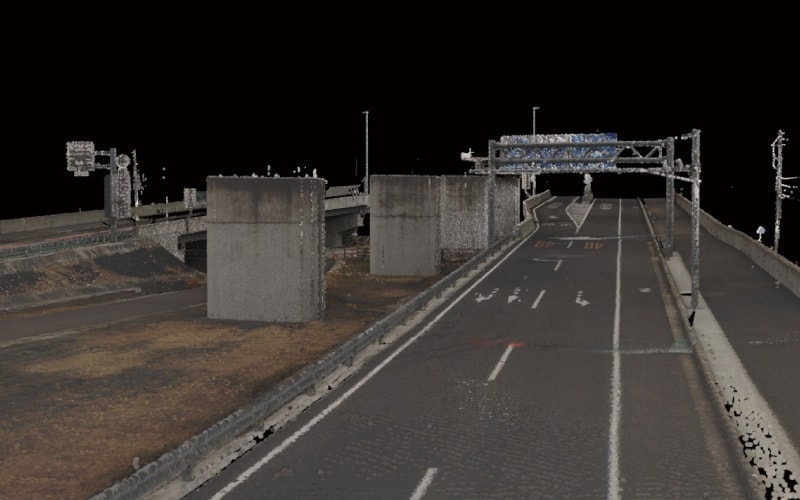

現況地形の点群データを採取し、完成形モデルを重ね合わせることで、よりリアルな表現も可能です。
![](../_src/1104/cim_05.jpg?v=1702861878725)
![](../_src/1106/cim_06.jpg?v=1702861878725)
